FPVX三相电压变送器
一、产品概述
FPVX三相电压变送器是苏州科元依电厂要求制作的一款高效能电量变送器,它是一种能将被测三相交流电压,经线性化运算处理后,转换成按线性比例输出的三路直流电流或电压的仪器.该系列产品集成化程度高，工作更加可靠，具有优异的温度特性和长期稳定性，良好的抗电冲击性能和过载能力，高水准的精确度和线性度，是一种不需要经常校验和维护、完全可信赖的理想的第三代交流电压变送器。
二、主要技术指标
引用标准： GB/T 13850-1998（IEC688-1992）
准确度等级： 0.2％F•S
长期稳定度： ≤±0.2%/年，无累计误差
温度影响： ≤100ppm/℃
响应时间：＜400ms
输出纹波：＜0.4% （峰-峰值）
输入功耗：电流＜0.2VA，电压＜0.1VA
工作频率：标称频率 ±10%
输出负载：电流输出 额定10V压降 最大15V压降（可选）
电压输出 额定2mA 最大5mA输出
输出负载影响：＜0.1%
辅助电源：额定电压 80%-120% 额定频率 90%-110%
允许过量输入：电流 3倍连续 10倍30秒 50倍1秒
电压最大2倍连续
电压试验：输入/输出/电源/外壳之间 2kV AC 1min IEC866
冲击试验： ANSI C37.90a/1973，IEC 255-4
（5kV 1.2/50us脉冲电压）
校正幅度： 满度最新±3%，零点最小±1%
磁场影响： 0.4KA/m 磁场强度变化＜0.05%
工作条件：温度﹣10～55℃相对湿度 ≤95% 无凝露
贮藏条件：温度﹣40～70℃相对湿度 ≤95% 无凝露

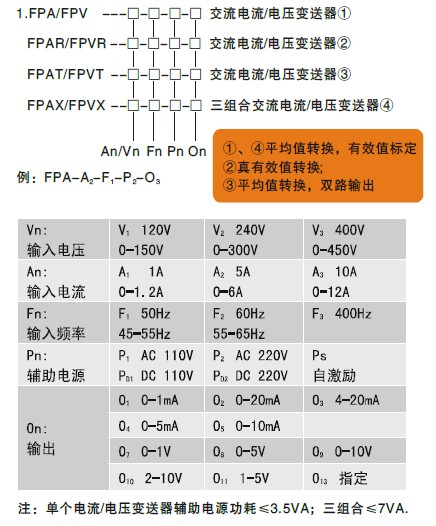

三、选型示意图以及选型实例
Model：FPVX-V1-F1-P2-O3
Input:三相，0~120Vac
Output:4~20mAdc
Aux:power:AC220V
型号描述：此产品为FPVX三相电压变送器,0~120Vac输入，变送输出三路4~20mAdc,辅助电源为AC220V。
订货须知：1、请用户根据需要仔细核对产品名称、型号、参数和购买数量；
2、以上所列为常用规格，还可根据客户需求另行设计。
